Quick Connector Series BQC-SRS-XXX
Engate rápido em titânio 6AL-4V, sem aperto e sem montagem invertida, para operação até 4.500 metros.
Linha de conectores e cabos desenvolvida e fabricada pela BMPTECH para eliminar as falhas mais comuns da conexão subsea: o aperto que depende da mão do operador, o tempo perdido em cada conexão e o erro de montagem.
O conector é, com frequência, o elo mais frágil de um sistema subsea. Não por limitação do material, mas pela forma como ele é conectado. O Quick Connector Series foi projetado a partir dessa constatação.
Em um conector rosqueado convencional, a vedação depende do aperto aplicado no momento da montagem. Apertar de menos deixa caminho para a água. Apertar demais deforma o anel de vedação e marca a face de contato, e esse dano só se manifesta na descida seguinte. Entre os dois extremos existe uma faixa correta que ninguém mede com a mão, no convés, de luva e com o navio em movimento.

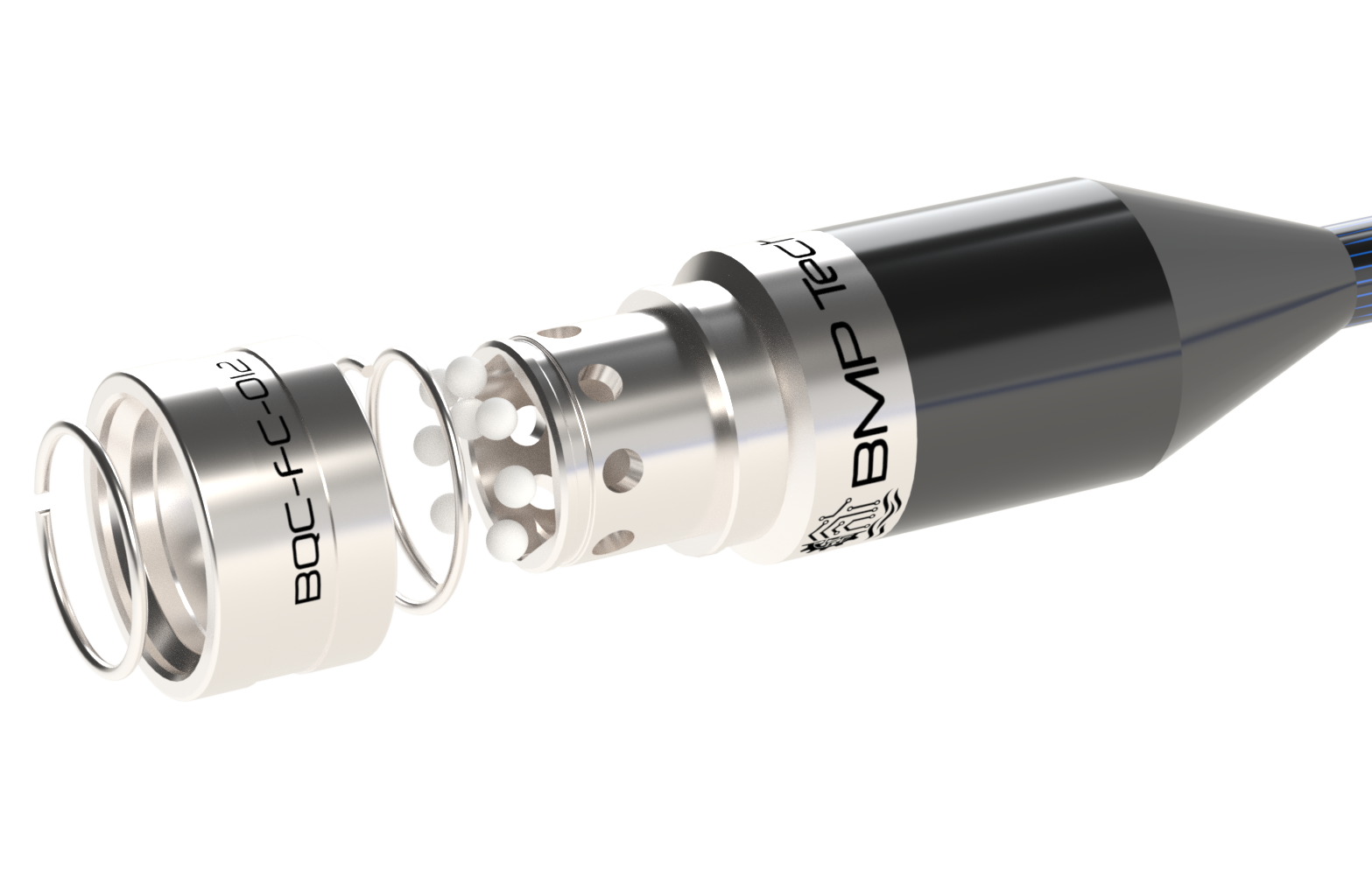

A BMPTECH tirou o aperto da equação. O acoplamento do Quick Connector é mecânico e trava por posição, não por torque: quando engatou, está vedado, e não existe um aperto melhor a ser perseguido. O mesmo mecanismo reduz a conexão e a desconexão a segundos, contra os minutos de um conector rosqueado. Em um veículo com dezenas de pontos de conexão, essa diferença aparece no tempo total de mobilização e de troca em campo.
O terceiro problema é a montagem incorreta. O Quick Connector usa um sistema de cavidade que admite uma única orientação: fora da posição certa, a peça não entra. O erro deixa de depender da atenção de quem monta, muitas vezes sob pressão de cronograma, e passa a ser fisicamente impossível.

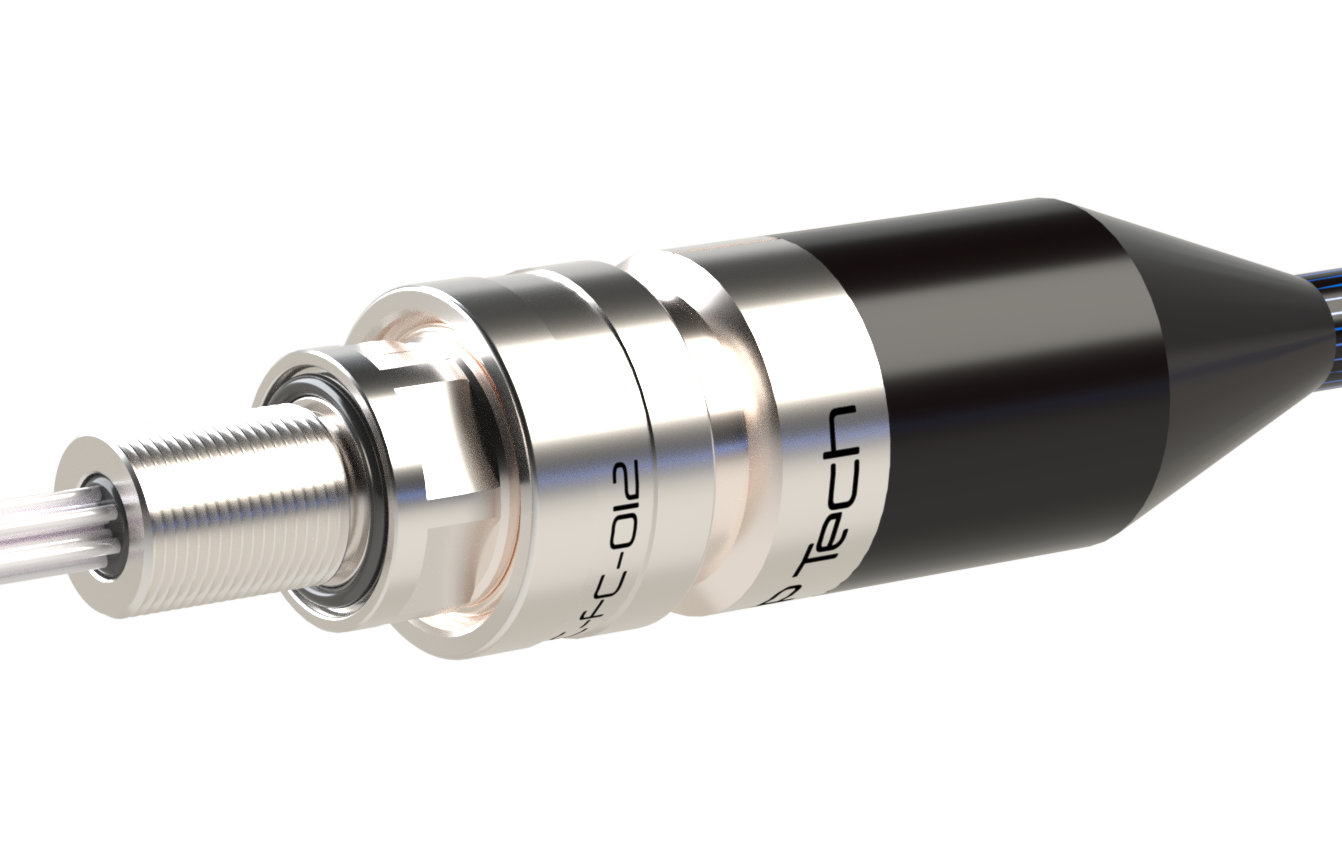

O cabo seguiu o mesmo critério de projeto. O Kevlar interno leva a tração a 350 kg, e um sistema de ancoramento transfere esse esforço para a estrutura do conector em vez dos contatos elétricos, que é justamente onde a falha começa quando o cabo é tracionado. Uma camada espessa de poliuretano protege contra a abrasão do contato com estrutura, cabo-guia e fundo.
A linha atende diferentes arranjos de montagem, com versões reta ou em ângulo de 90°, com ou sem flange, e opções de 3, 5, 6, 8, 10 e 12 pinos. O código segue a série BQC-SRS-XXX, em que XXX é a própria quantidade de pinos. A estrutura é usinada em titânio 6AL-4V, qualificada para 4.500 metros, e há também versão em fibra óptica para os casos em que a distância ou a banda exigem meio óptico. Projeto e fabricação são próprios da BMPTECH.
Aplicações
- Integração de equipamentos de inspeção subaquática em ROVs
- Conexão de câmeras, luminárias e sensores em sistemas subsea
- Substituição rápida de cabeamento durante mobilização offshore
- Operações com janela curta, em que o tempo de conexão pesa no cronograma
- Montagem por equipes em rodízio, onde o erro de orientação é risco real
- Operações onshore e offshore que exigem conectividade resistente à corrosão
Diferenciais
- Acoplamento mecânico que trava por posição: a vedação não depende do torque aplicado pelo operador
- Sistema de cavidade que impede fisicamente a montagem em orientação incorreta
- Conexão e desconexão em segundos, contra minutos de um conector rosqueado
- Sem risco de dano por excesso de aperto ao anel de vedação e à face de contato
- Cabo com Kevlar interno, tração de até 350 kg
- Sistema de ancoramento que transfere a tração para a estrutura, e não para os contatos elétricos
- Camada espessa de poliuretano protegendo o cabo contra abrasão
- Estrutura usinada em titânio 6AL-4V, com alta resistência à corrosão em ambiente marinho
- Qualificado para operação a profundidades de até 4.500 metros
- Versões reta ou em ângulo de 90°, com ou sem flange, e opções de 3, 5, 6, 8, 10 e 12 pinos
- Versão em fibra óptica disponível
- Compatível com periféricos BMPTECH e equipamentos de terceiros
Especificações
| Série | BQC-SRS-XXX, onde XXX é a quantidade de pinos |
|---|---|
| Material da estrutura | Titânio 6AL-4V |
| Profundidade máxima | 4.500 metros |
| Acoplamento | Engate rápido mecânico, travamento por posição, sem aperto |
| Proteção contra erro | Sistema de cavidade com orientação única |
| Tração do cabo | Até 350 kg, com Kevlar interno |
| Ancoramento | Tração transferida para a estrutura, não para os contatos |
| Proteção do cabo | Camada espessa de poliuretano contra abrasão |
| Configurações | Reta ou em ângulo de 90°, com ou sem flange |
| Opções de pinos | 3, 5, 6, 8, 10 e 12 pinos |
| Versões | Elétrica e fibra óptica |
Especificações sujeitas a alteração sem aviso prévio. Consulte-nos para o datasheet completo.
